[실생활] 전등 스위치에 콘센트 셀프 교체 설치 (스위치에서 스위치 콘센트로 변경)

가정집 베란다의 스위치에 콘센트를 마련하고 싶다.
아니면 스위치자리에 콘센트를 하나 더 추가를 하고 싶다..
하시는 분들이 있을 것입니다.

업체를 부르기엔 20만원, 30만원 비용을 지불하고 공사는 간단히 되는 경우가 많은 데요
직접하신다면 스위치, 전선값 다 합해도 만원도 안됩니다.
전기공사라고 생각하지 말고 안전에만 주의를 하신다면 조이고 청소한다고 생각하시면 쉽게 다가갈수 있습니다.

먼저 가정용 전기의 구성을 이해하고 아래와 같이 배선을 연결하시면 됩니다.

가정용 전등, 전선의 이해 기초편으로
아래의 내용들을 아신다면 많이 아낄수 있습니다

#1 가정용 선 구성 및 이해

두꺼비집을 열어보신 분들은 가정으로 들어오는 전선이 두개, 각 분배되는 스위치가 두선으로 빠진 것을 볼수 있을 겁니다
왜 이렇게 되어있는지 알려드리겠습니다.

1) 발전소에서 변압기로는 3상4선 식으로 R,S,T,(N)으로 되어있고 RST는 상전압, N은 중성선입니다.

2) R or S or T는 전압 220V 가 흐르며 N(중성선)은 거의 전압이 흐르지 않습니다.

3) R or S or T에서 전압이 들어오고 N에서 전압이 나간다고 생각하시면 됩니다.

따라선 가정은 단상으로 R, S, T 중 하나의 선과 N 하나의 선으로 이어졌습니다.
* 대체로 N선이 등공통선( 전구에 집적 물려있는 선)으로 되어있으나 공사에 따라 선로가 변경될수 있으니 필히 두꺼비집에 전등 스위치를 내려 상전압(R, S, T)를 차단하는 것이 감전의 위험이 없습니다.

#2 가정용 전등, 스위치 구성

가정용 전등, 스위치 구성은 상전압선, 중선선으로 구성되어 있고 스위치를 활용하여 선로 차단 즉 전압을 공급을 차단하여
전구를 끄는 역활이 되어있습니다.

1) 대체로 전압이 0인 중성선이 등공통선(N) 즉 전구에 직접 연결되어 있습니다.

2) 대체로 상전압선(R or S or T)은 스위치에 연결되어있고 스위치는 전구에 연결되어있습니다.

* 초기 설계상 바뀌어 있을지 모르니 반드시 두꺼비 집을 내리셔야 감전 위험 없습니다.
* 선색은 임의로 설정하였으니 집안의 선로색을 점검하셔야 합니다

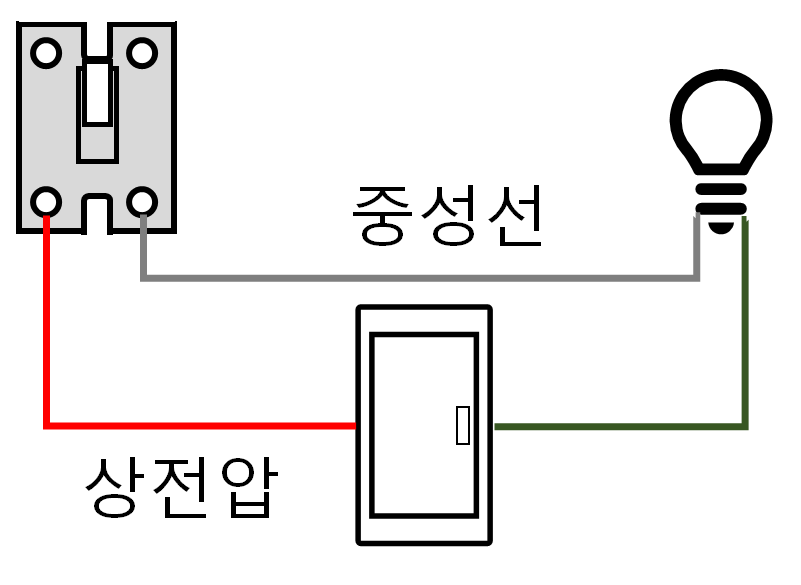

가정용 스위치 전기 선로 구성

#3 가정용 전등, 스위치 콘센트 변경 구성

기존의 스위치를 제거하고 스위치 콘센트만 변경할시 스위치를 끄면 콘센트도 꺼지는 경우가 있습니다.
그 이유는 위의 그림 초록선에서 스위치로 가는 선로를 단순히 콘센트로 점프 할 경우 생깁니다.

1) 전구는 스위치로 조작, 스위치 조작에 따른 전원 공급, 차단 필요
-> 전구에서 스위치로 초록선 연결

2) 콘센트는 상시 전원 공급 필요
-> 배전반에서 콘센트로 회색선 연결

* 초기 설계상 바뀌어 있을지 모르니 반드시 두꺼비 집을 내리셔야 감전 위험 없습니다.
* 선색은 임의로 설정하였으니 집안의 선로색을 점검하셔야 합니다
* 콘센트의 경우 접지도 있으니 접지선도 연결해주셔야 합니다.

가정용 스위치 콘센트 일체형으로 변경 선로

가정집 전기의 구성만 이해하신다면 손쉽게 변경이 가능합니다.
필히 안전!!!! 조심!!

사례

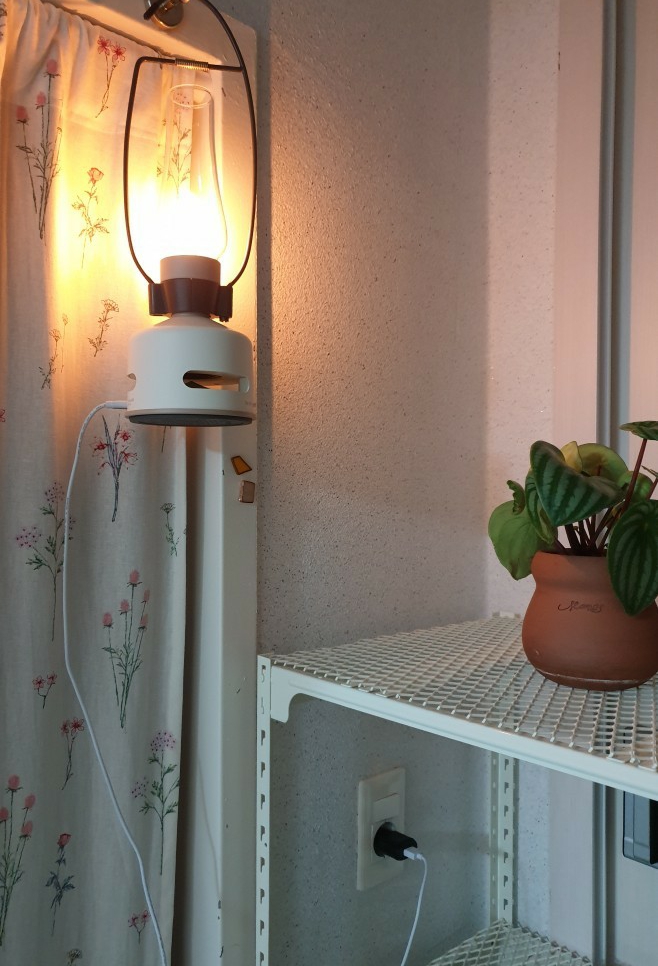

베란다 정원 콘센트 만들어주기, 스위치를 콘센트 일체형 스위치로 셀프교체
