유해 위험기계기구 중 2톤 이상의 크레인, 호이스트는 안전검사를 받아야 합니다.
하지만 그에 앞서 작업 전 점검을 통하여 안전을 확보하는 것이 우선인데요. 이번엔 크레인, 호이스트의 방호장치와 점검포인트, 점검 리스트를 공유드리겠습니다.
※ 출처는 안전보건공단입니다.
#1 방호장치의 종류, 기능 및 취급에 관한 사항
순 | 방호장치 명 | 적 용 유 무 | |||||
| 천장 크레인 | 갠트리 크레인 | 타워 크레인 | 지브 크레인 | ||||
| hoist 식 | crab식 | hoist식 | crab식 | ||||
| 1 | 과부하 방지장치 - 단순하중 - 전도 모멘트 | ㅇ × | ㅇ × | ㅇ × | ㅇ × | ㅇ ㅇ | ㅇ ㅇ |
| 2 | 권과 방지장치 | ㅇ | ㅇ | ㅇ | ㅇ | ㅇ | ㅇ |
| 3 | 경보장치 | △(필요시) | ㅇ | △(필요시) | ㅇ | ㅇ | ㅇ |
| 4 | 충돌 방지장치 | △(필요시) | ㅇ | △(필요시) | ㅇ | △(필요시) | △(필요시) |
| 5 | 비상 정지장치 | ㅇ | ㅇ | ㅇ | ㅇ | ㅇ | ㅇ |
| 6 | 훅 해지장치 | ㅇ | ㅇ | ㅇ | ㅇ | ㅇ | ㅇ |
| 7 | 미끄럼방지 고정장치 | ㅇ | ㅇ | ㅇ | ㅇ | ㅇ | ㅇ |
| 8 | 레일 정지기구 | ㅇ | ㅇ | ㅇ | ㅇ | ㅇ | ㅇ |
1) 과부하방지장치(Overload Limiter)
기계를 안전하게 운전할 수 있도록 미리 설정된 하중 등을 초과하지 못하도록 해주는 장치
크레인 정격하중의 110% 이상시 작동정지하며 경보가 울림
전기식, 기계식, 전자식으로 구분되며 외함은 납으로 봉인
2) 권과 방지장치 (Over Winding Limiter)
화물 권상 시 훅 등의 달기구가 정해진 위치보다 더 높은 위치로 권상 시 동력 차단 및 작동 제동해주는 장치
직동식 , 중추식, 나사식 , 캠 식 , 슬립 클러치식으로 구분됨
달기 기구 상부와 drum, sheave, trolley frame 기타 당해 상부와 접촉 우려가 있는 것의 하부와의 간격은 25㎝이상(직동식 5㎝이상)
3) 비상정지장치 (Emergency Stop Apparatus)
비상정지스위치를 작동한 경우에는 작동 중인 동력이 차단
스위치 복귀 시 조작직전의 작동이 자동적으로 되어서는 안 됨 (반드시 운전조작은 처음의 시동상태에서 시작)
누름 버튼은 적색으로 머리 부분이 돌출되고 수동복귀 타입
4) 훅 해지장치 (Hook Latch)
줄걸이 용구인 wire rope sling 또는 chain, 섬유벨트 등을 hook에 걸고 작업 시 임의적인 이탈을 방지해 주는 장치 · 줄걸이 용구를 hook에서 이탈시킬 때에는 해지장치를 힘으로 조작
5) 충돌 방지장치 (Collision Avoidance Apparatus)
동일한 주행로에 2대 이상의 크레인을 병렬 설치 사용 시 두 크레인이 접근할 경우 설정된 거리에서 경보가 울리며 정지시켜 주는 장치(작업바닥 면에서 펜던트 및 무선원격 제어기 등을 조작하며 화물과 운전자가 함께 이동하는 것은 제외)
종류는 확산반사형, 투과형이 있음
6) 미끄럼방지 고정장치
작업 중지 또는 종료 시 폭풍 등에 의한 미끄러짐 방지 및 미끄러짐에 의한 이탈을 방지하기 위해 설치하는 고정장치로 옥외형 주행크레인에 적용한다.
7) 레일정지기구
주행 또는 횡행 레일로부터 이탈을 막아주는 장치로 리미트 스위치(Limit switch) 형인 전기식, 물리적으로 정지시키는 기계식이 있다.

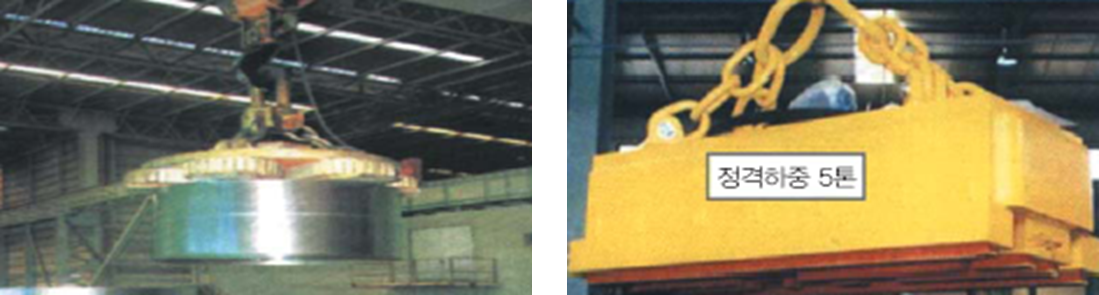

8) 정전 시 보호장치
리프팅 마그네틱(lifting magnet)을 이용하여 하물을 권상 · 권하 시 정전으로 하물이 lifting magnet로부터 이탈하는 것을 방지해 주는 전원공급 장치
정전 등 비상시 10분 이상 흡착력 유지
9) 회전 부분 방호장치
Gear, wheel, 축 및 coupling 등의 회전 부분으로서 회전 중 근로자에게 위험을 미칠 수 있는 부분에는 덮개 나 울 등 보호덮개 설치
10) 선회제한 스위치
선회장치를 갖는 타워크레인 등에는 과 선회에 의한 구조부 및 회전부와 고정부 사이의 전기배선 등을 보호, 인접 구조물 등과의 충돌을 방지하기 위해 부착하는 장치
11) 경사각 지시장치
Jib가 기복 장치를 갖는 크레인 등은 전도를 방지하기 위하여 jib의 작업반경에 따라 경사각을 나타내 주는 지시장치
12) JIB 길이 별 하중제한표시
회전반경을 갖는 크레인은 운전실에 - Jib 길이 별 정격하중 표시판 (load chart)을 부착
Jib에는 운전자와 작업자가 잘 보이는 곳에 구간별 정격하중 및 거리표시판 부착
#2 크레인, 호이스트별 방호장치 적용
※ 미끄럼방지 고정장치는 옥외형에만 적용
※ 펜던트 타입은 경보장치 및 충돌방지장치 적용제외
#3 크레인 안전 점검표 리스트
| 공통사항 | 안전인증 및 안전검사 수검 여부 확인 |
| 운전시 일정한 신호방법 규정 및 준수 | |
| 중량물 취급에 따른 위험에 대비한 안전화, 안전모 등 안전보호구 착용 확인 | |
| 자격있는 크레인 운전자 확인 | |
| 이동 경로 충돌, 낙하 등 위험요소 확인 | |
| 크레인 리모콘 손상 또는 파손 확인 | |
| 브레이크, 클러치, 와이어로프 이상 여부 확인 | |
| 물체에 맞음 재해예방 | 과부하 방지 장치 작동 여부 확인 |
| 권과방지 장치 작동 여부 확인 | |
| 훅해지 장치 상태 및 결합 확인 | |
| 리모컨 비상정지 버튼 상태 및 작동상태 확인 | |
| 깔림, 뒤집힘 재해예방 | 와이어로프 또는 체인, 줄걸이 용구의 마모, 변형, 부식 및 손상 확인 |
| 크레인으로 중량물 인양 시 정격하중에 적합한 줄걸이 용구 사용 여부 확인 | |
| 떨어짐 예방 | 주행 레일 상부에서 수리, 점검시 안전대, 추락방지 조치 등 실시 여부 확인 |
